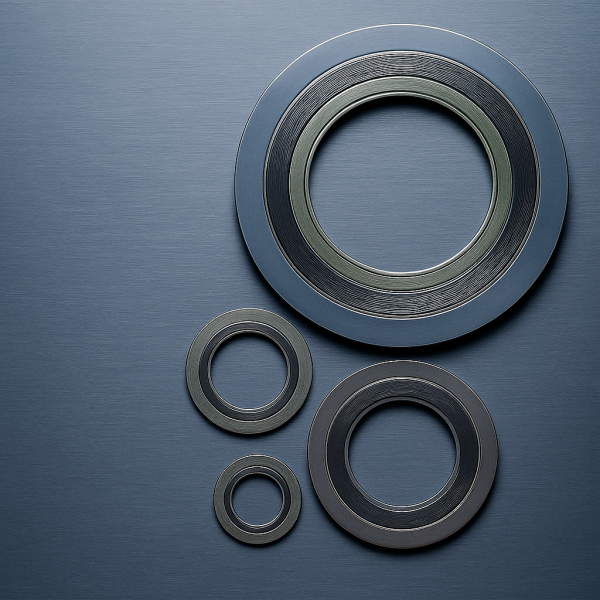

Juntas espirometálicas para alta presión y alta temperatura

Las juntas espirometálicas son una solución de sellado diseñada para trabajar en condiciones extremas de presión y temperatura. Combinan un fleje metálico con perfil en “V” enrollado en espiral y un material de relleno blando, lo que proporciona a la vez rigidez estructural y excelente capacidad de estanqueidad en bridas industriales.

Gracias a su comportamiento elástico y a la posibilidad de incorporar aros interior y/o exterior, las juntas espirometálicas mantienen el sellado incluso frente a ciclos térmicos, vibraciones y variaciones de carga, convirtiéndose en una opción de referencia en plantas químicas, petroquímicas, energéticas y de proceso.

Ventajas de las juntas espirometálicas


• Capacidad de trabajo en servicios severos de alta presión y alta temperatura.


• Excelente recuperación elástica gracias al fleje metálico en espiral.


• Sellado fiable incluso en condiciones de ciclos térmicos y vibraciones.


• Posibilidad de diseño con aro interior y/o exterior para mejorar el centrado y limitar la compresión.


• Fácil extracción de la brida al no ser un material adhesivo ni pegajoso.

Aplicaciones típicas


• Refinerías, petroquímica y plantas químicas.


• Centrales térmicas, ciclos combinados y calderas de alta presión.


• Intercambiadores de calor y equipos a presión.


• Tuberías de proceso de gran diámetro.


• Válvulas y equipos sometidos a servicios severos de vapor o fluidos calientes.

Construcción y materiales

Una junta espirometálica está formada por un elemento enrollado en espiral que alterna un fleje metálico con un material de relleno blando. Según la aplicación, se puede suministrar sin aros, con aro exterior de centrado, con aro interior de refuerzo o con ambos.


• Fleje y anillos metálicos: acero al carbono, aceros inoxidables (304, 304L, 316L, 316Ti, 321), dúplex, titanio, Monel, Inconel, entre otros.


• Relleno blando: grafito flexible, PTFE y fibras para alta temperatura.


• Normas habituales: fabricación según API 601, ASME B16.20, DIN 2690–2692 y otros estándares reconocidos.


• Rango de servicio: hasta aproximadamente 1.000 ºC y 250 bar, según combinación de materiales y diseño.

Tipos de juntas espirometálicas que fabricamos


• Tipo R: junta espirometálica básica, formada por el elemento enrollado (fleje metálico + relleno blando). Adecuada para alojamientos mecanizados o aplicaciones donde no se requiere aro de centrado.


• Tipo GR: junta con aro exterior de centrado. El anillo metálico exterior facilita el posicionamiento entre los pernos, actúa como tope de compresión y protege la parte enrollada.


• Tipo RI: junta con aro interior metálico. El aro interior ayuda a limitar la compresión, reduce la turbulencia del fluido y protege el relleno frente a la erosión y la corrosión.


• Tipo con aro interior y exterior: solución recomendada para altas presiones (por encima de 600 lb) y para servicios especialmente exigentes en temperatura, presión y seguridad operativa.

Diseño según norma o a medida

En Coestan fabricamos juntas espirometálicas tanto según normativa (ASME, DIN, etc.) como a medida para bridas especiales, intercambiadores de calor u otras geometrías no estándar. Adaptamos el tipo de metal, relleno y configuración de aros a las condiciones reales de servicio (fluido, presión, temperatura y normativa aplicable).
